如何正确绘制结构式以准确预测核磁谱图
NMR谱图预测结构绘制NMR Predictors
导读：NMR Predictors 能依据候选结构快速给出 1H、13C、15N、19F、31P 及二维谱的预测谱，并与实验谱比对。但预测的前提是「结构画得对」——双键构型、立体键、显氢、盐型等若绘制不当，会直接影响预测精度。本文总结几条关键绘制规则。
导读：NMR Predictors 能依据候选结构快速给出 1H、13C、15N、19F、31P 及二维谱的预测谱，并与实验谱比对。但预测的前提是「结构画得对」——双键构型、立体键、显氢、盐型等若绘制不当，会直接影响预测精度。本文总结几条关键绘制规则。

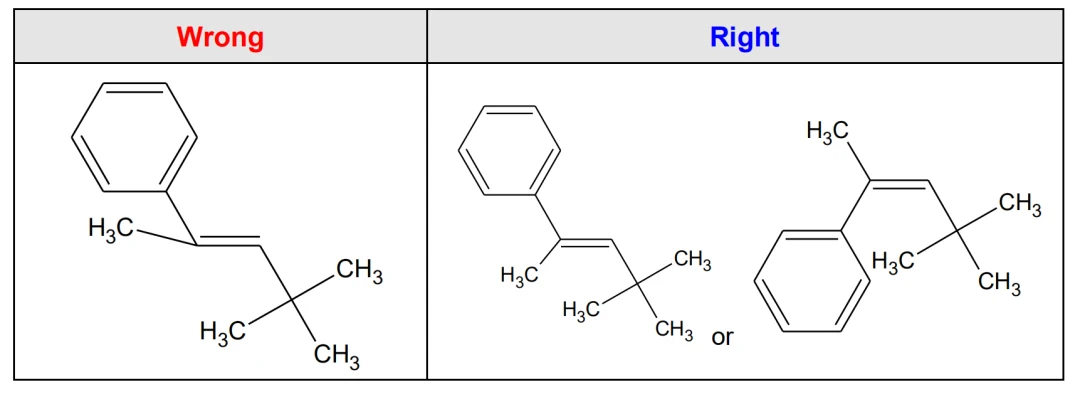

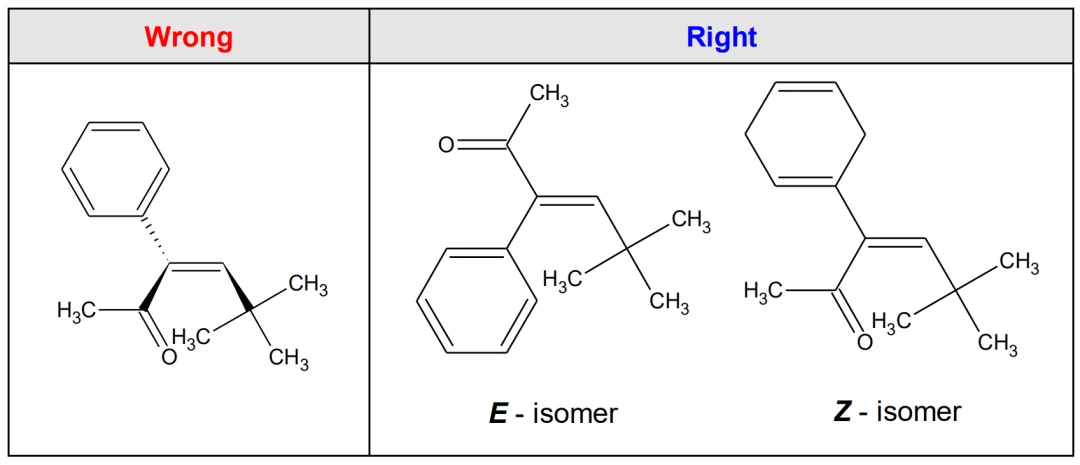

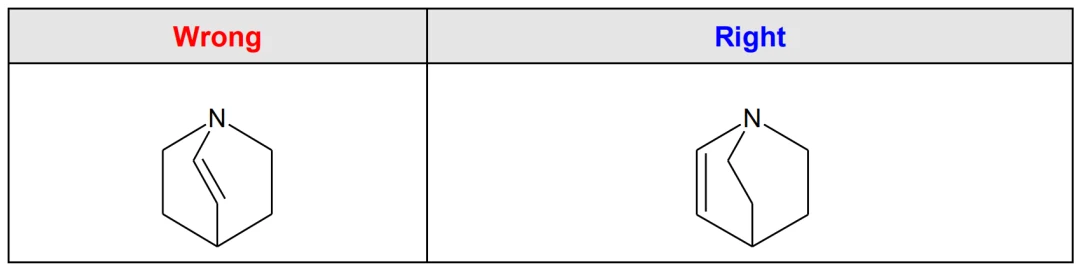

软件通过计算穿过双键虚线两边取代基的单键之间的角度来确定双键构型（E 或 Z）。若这个角度不是 0°，结构会被定义为特定的异构体（E 或 Z）。因此不要用立体键去描述双键构型。

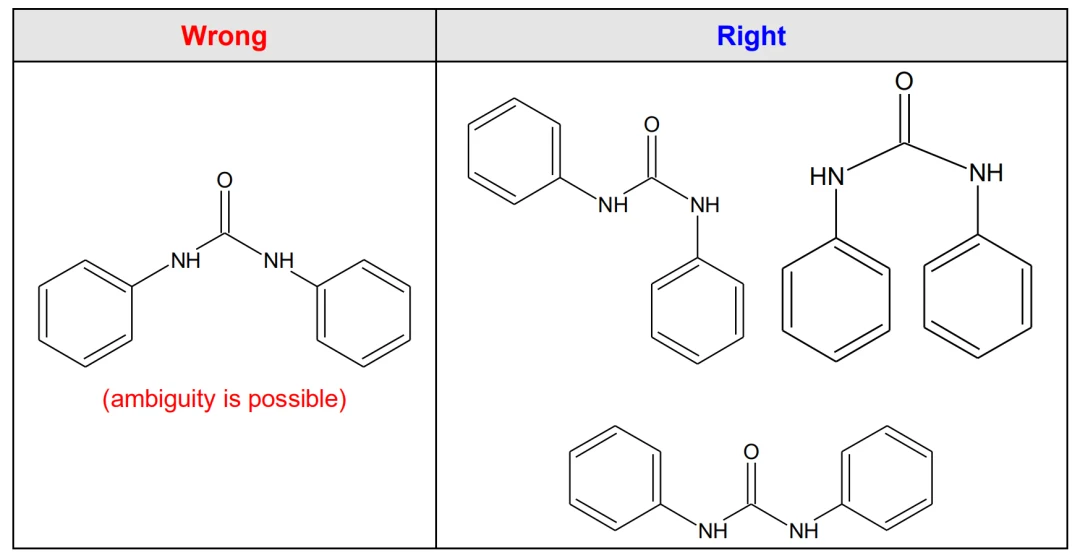

酰胺等同分异构体，应该用确定的取代位置来绘制；类似的规则也适用于肟、腙和亚硝胺的异构体。

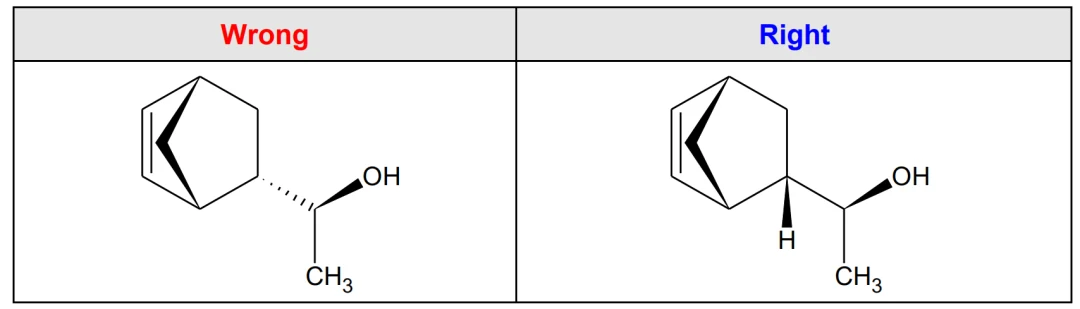

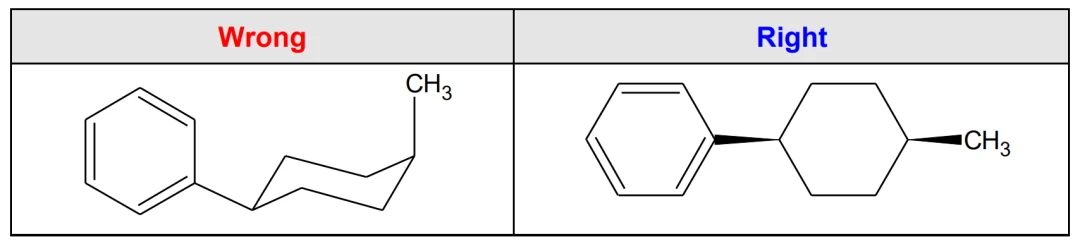

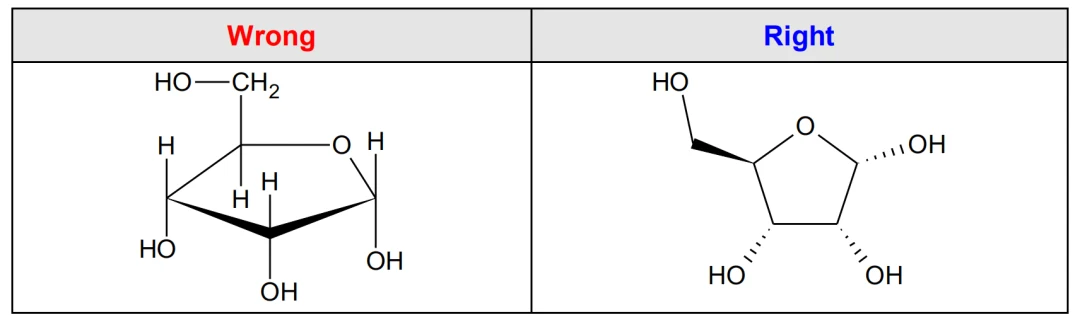

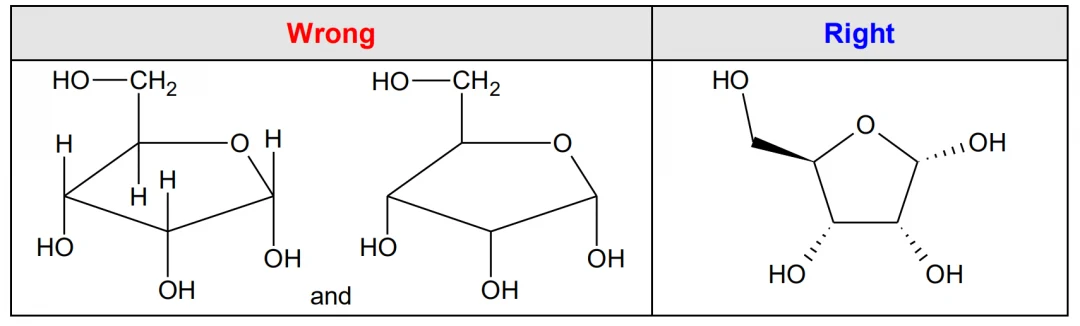

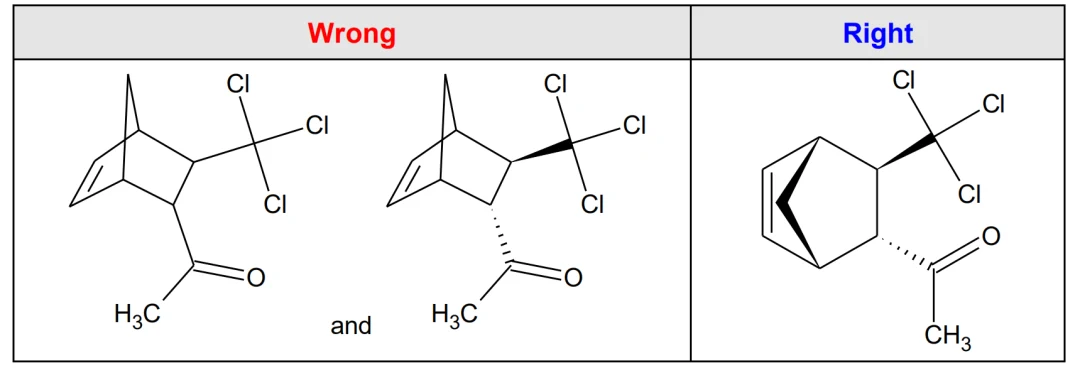

立体键的指定应使它们显示环中取代基的相互取向，以及所有手性碳中心（若可能，还包括磷、硫等）的构型。避免绘制连续的立体键（「头」到「尾」）——较好做法是绘制两个相邻的不对称中心，使它们以单键连接，但每个构型显示不同。
进行 NMR 谱图预测时，除某些特殊情况外，不要使用显式绘制的氢（显氢）。使用显氢的典型情形包括：

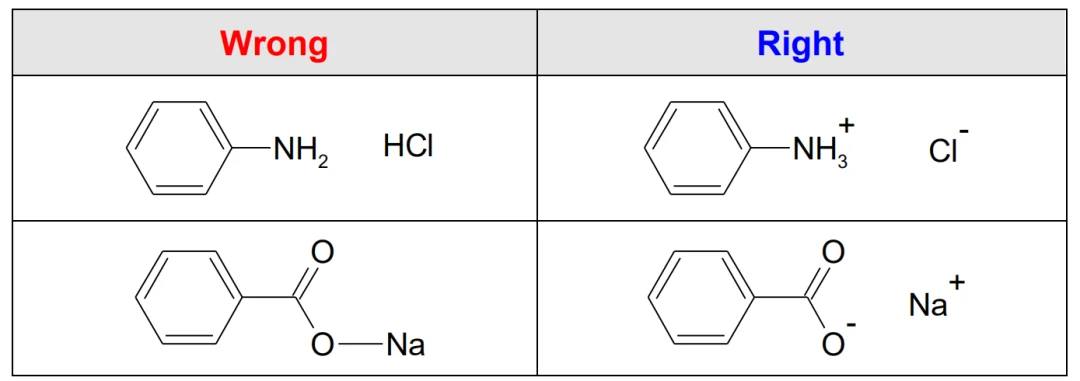

为了更准确地对盐型化合物（如苯胺盐酸盐、苯甲酸钠）进行 NMR 谱图预测，结构必须以离子形式绘制。若以中性组分和盐组分之间的共价键方式绘制，会降低预测精度。
