第 5 章

使用模糊结构生成法进行结构解析

摘要

本章汇集了 33 个具有挑战性的结构解析难题，均通过模糊结构生成（Fuzzy Structure Generation, FSG）方法得以解决。该先进方法专门针对二维核磁共振（2D NMR）数据集中存在未知数量、非标准键长（4 键、5 键或更长）相关性的复杂情况。研究结果表明，FSG 方法不仅能解析常规技术难以处理的结构问题，甚至能攻克最初判定为"无解"的疑难案例。

需要特别说明的是，作为目前最先进的计算机辅助结构解析专家系统——Structure Elucidator 并非旨在取代化学家的专业判断，而是构建了人机协同的新型研究范式：一方面融合 NMR 光谱数据与结构知识库，另一方面整合化学家的经验假设，最终通过智能推理引擎生成所有可能的逻辑结论（候选结构）。这种创新模式既保留了人类专家的核心作用，又通过计算系统拓展了结构解析的维度与效率，为复杂化合物（如天然产物）的结构鉴定提供了突破性解决方案。

5.1 Gymnopalyne A

随着抗生素耐药性的不断加剧，开发具有新颖骨架和全新作用机制的抗生素已成为当务之急。目前已知的抗生素大多来源于真菌或微生物培养物。在寻找新型抗生素的过程中，Thongbai 等 ^[1] 将研究重点放在了亚洲热带担子菌上。在抗菌活性筛选中，从该菌株的深层培养物中提取的样品显示出显著的抗菌活性。这一研究最终导致了一种前所未有的抗菌代谢物——gymnopalyne A（5.1）的分离。该化合物的结构已在本书前文中用于展示分子连接图（MCD）的主要特征（参见第 2.1.3 节）。

CASE 技术实战：利用模糊结构生成法解析 Gymnopalyne A 的疑难结构 · CASE 技术专题 · 凯美科

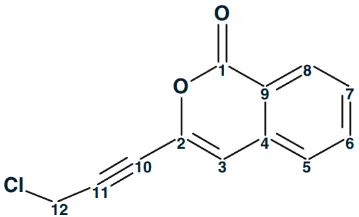

Gymnopalyne A 结构式（5.1）

5.1 结构解析的挑战与方法

尽管 Gymnopalyne A 分子量较小且结构相对简单，但采用计算机辅助结构解析（CASE）方法对其结构进行解析仍面临一定挑战。本研究以此为例，重点探讨结构解析软件应用中的关键问题与技术细节。

Gymnopalyne A 以无色油状物形式获得。通过高分辨电喷雾质谱（HRESIMS）分析，其同位素特征峰表明分子中含有氯原子，结合质谱数据确定分子式为 C₁₂H₇O₂Cl，不饱和度为 9。红外光谱分析显示，1720 cm^-1 和 1600 cm^-1 处分别出现特征吸收峰，提示分子中存在羰基和苯环结构。根据 Crews 规则，由于分子中骨架原子数为氢原子数的两倍，该化合物的结构解析具有较高难度。本研究基于下表所列的核磁共振（NMR）波谱数据开展结构解析工作。

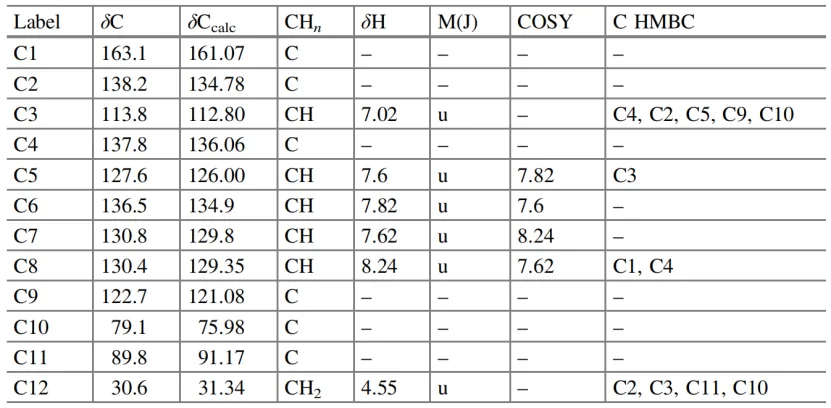

表 5.1 Gymnopalyne A 的核磁共振波谱数据

* 表格数据根据文献整理，详细谱图数据请参考原文

⚠️ 操作提示

鉴于文献 ^[1] 中未报道 C≡C 键的存在，在构建分子连接图（MCD，图 5.1）时，未勾选"Allow sp Carbons"选项。

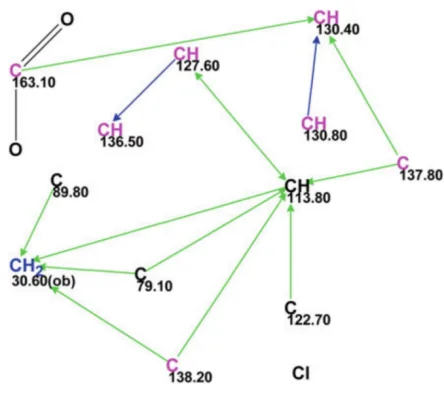

图 5.1 Gymnopalyne A 的分子连接图（MCD）

MCD 概述

MCD 中四个碳原子（C 79.10、C 89.80、CH 113.80 和 C 122.70）被标记为浅蓝色，表明这些原子可能为 sp³ 或 sp² 杂化。为优化结构生成过程，用户在 MCD 中引入两个关键约束条件：

将 CH₂（30.60，4.55）标记为 "ob"，即该碳原子必须与杂原子（本研究中推测为氯原子）相连；
基于红外光谱 1720 cm^-1 吸收峰，在 C 163.10 位点手动绘制羰基结构。

经程序检查，MCD 中未发现矛盾信息。

在 d(¹³C) = 5 ppm 的阈值条件下，启动严格结构生成过程并同步进行 ¹³C 化学位移预测。生成过程在 1 秒内完成，但未获得有效结构，所有生成的结构均因平均偏差值过大而被排除。这一结果表明，HMBC 数据中至少存在一个潜在的（隐含的）非标准相关信号。

⚡ 关键转折：基于上述分析，采用模糊结构生成（FSG）方法进行进一步研究，参数设置为：m = 1-20，a = 16，并选择"Stop generation when structures generated（生成结构时停止生成）"模式。在未开启 ¹³C 化学位移计算的条件下，经过 10 分钟运算，从 987,316 个初始结构中筛选出 8 个候选结构，最终确定 4 个有效结构（图 5.2）。

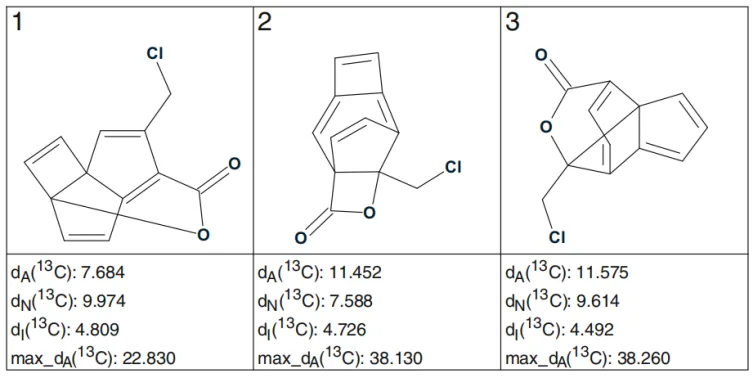

图 5.2 Gymnopalyne A：基于 FSG 方法生成的结构输出文件（禁止 sp 杂化碳原子）

图 5.2 的结果清晰地表明，初始解析方案存在问题：生成的结构平均偏差值过大，且结构表现出异常的化学特征。因此，研究团队提出需要重新评估分子中可能存在三键的情况。

重新创建分子连接图（MCD）时，选择了"Allow sp Carbons"选项。修正后的 MCD 如图 5.3 所示。

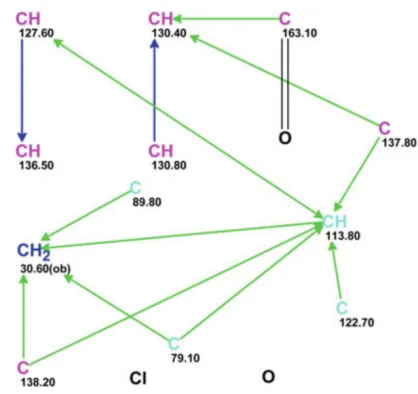

图 5.3 Gymnopalyne A：微调后的分子连接图（MCD）

在新的 MCD 中，四个碳原子（C 79.10、C 89.80、CH 113.80 和 C 122.70）被标记为黑色，表明这些原子的杂化状态未自动设定，允许尝试 sp³、sp² 和 sp 杂化。为了减少可能的结构数量，在 C 163.10 位点手动绘制了酯基结构。检查 MCD 后未发现任何矛盾信息。

随后，启动严格结构生成过程，并伴随 ¹³C 化学位移计算，但未获得有效结构。因此，采用模糊结构生成（FSG）方法，参数设置为：m = 1-20，a = 16，"Stop generation when structures generated"。生成结果显示：

k = 17,967 → 4 → 1，运算时间 t_g 为 24 秒

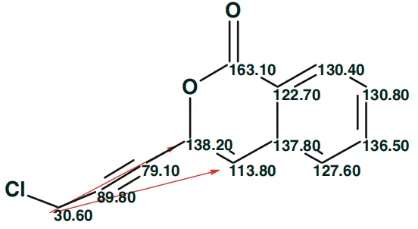

在生成过程中，扩展了 2 个非标准相关（HMBC），并使用了 78 个可能的连接组合。最终生成的单一结构与 Gymnopalyne A 的预期结构完全一致，且 ¹³C 化学位移的平均偏差值（d_A(¹³C) = 1.7 ppm）显著降低，表明了结构的正确性。在结构 5.2 中，详细呈现了 ¹³C 化学位移的归属结果，同时标注了键长为 3 键和 4 键的非标准 HMBC 相关性。

5.2

5.2 HMBC 谱图中的非标准相关性分析

为了探讨非标准相关性（NSCs）是否可以通过 HMBC 谱图的视觉分析进行推测，我们对 Gymnopalyne A 的 HMBC 实验谱图进行了详细研究。图 5.4 展示了部分 HMBC 实验谱图（详见文献 ^[1] 的补充信息）。

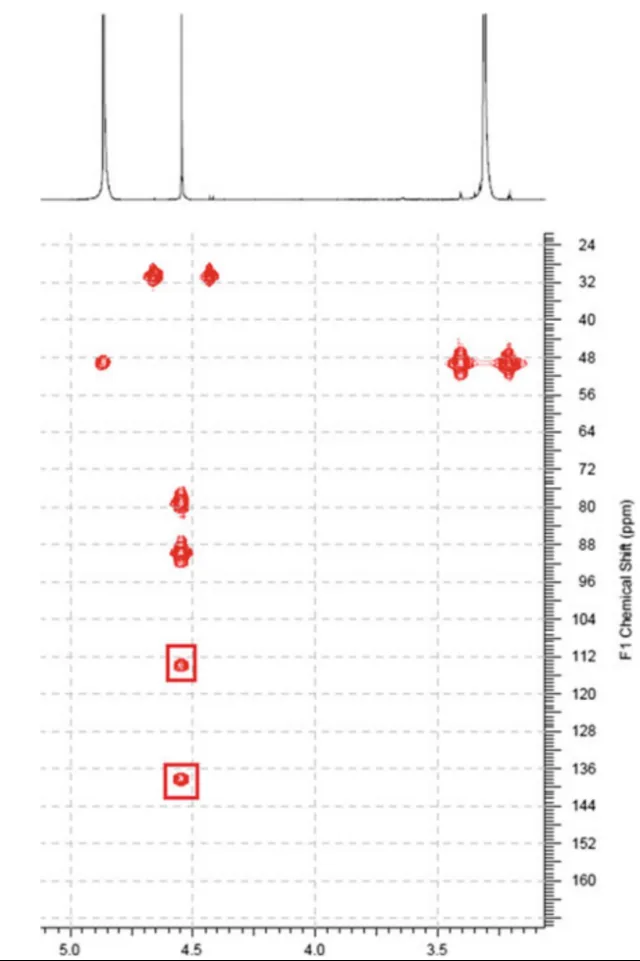

图 5.4 Gymnopalyne A 的 HMBC 实验谱图的部分片段与非标准相关性（NSCs）对应的峰用方框标注

从图 5.4 可以看出，对应于 NSCs 的两个峰（用方框标注）的强度与其他峰的强度相当。这表明，化学位移为 4.55 ~ 138.2 ppm 和 4.55 ~ 113.8 ppm 的相关性不太可能是非标准长度的。

✅ 最终结论：FSG 方法成功地为该问题提供了单一且明确的答案，且未对 2D NMR 数据中是否存在 NSCs 提出任何额外假设。同时，专家系统在没有进行任何额外实验的情况下，成功检测到分子中三键的存在。通常情况下，这一检测需要借助拉曼光谱技术来完成。

参考文献：

1. Thongbai B, Surup F, Mohr K, Kuhnert E, Hyde KD, Stadler M (2013) Gymnopalynes A and B, chloropropynyl-isocoumarin antibiotics from cultures of the basidiomycete Gymnopus sp. J Natl Prod 76(11):2141–2144. doi:10.1021/np400609f
