八、Plotting 菜单功能说明

八、Plotting菜单功能说明

该菜单提供快速直观的方式，以各种散点图形式呈现电子表格数据。

主要功能区域

操作指南

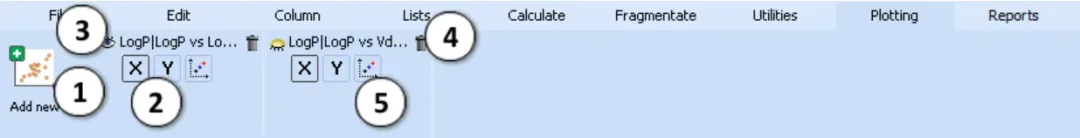

1、添加新散点图

点击"Add new"按钮为电子表格添加新散点图。新建散点图的设置控件始终显示在散点图菜单工具栏最右侧。

2、坐标轴设置

按下[X]按钮可将当前活动列设为X轴数值源。同理，点击[Y]按钮可将选定列的数据点设为Y轴数值。

当前选定列被设为X或Y轴数据源的状态会通过对应散点图图标的阴影效果显示在工具栏中。

重复点击已激活的按钮将取消该列数据在当前散点图中的使用，并将X或Y轴数据源设置恢复为未定义状态。

设为散点图坐标轴的列名将按"X vs Y"格式显示为散点图名称。

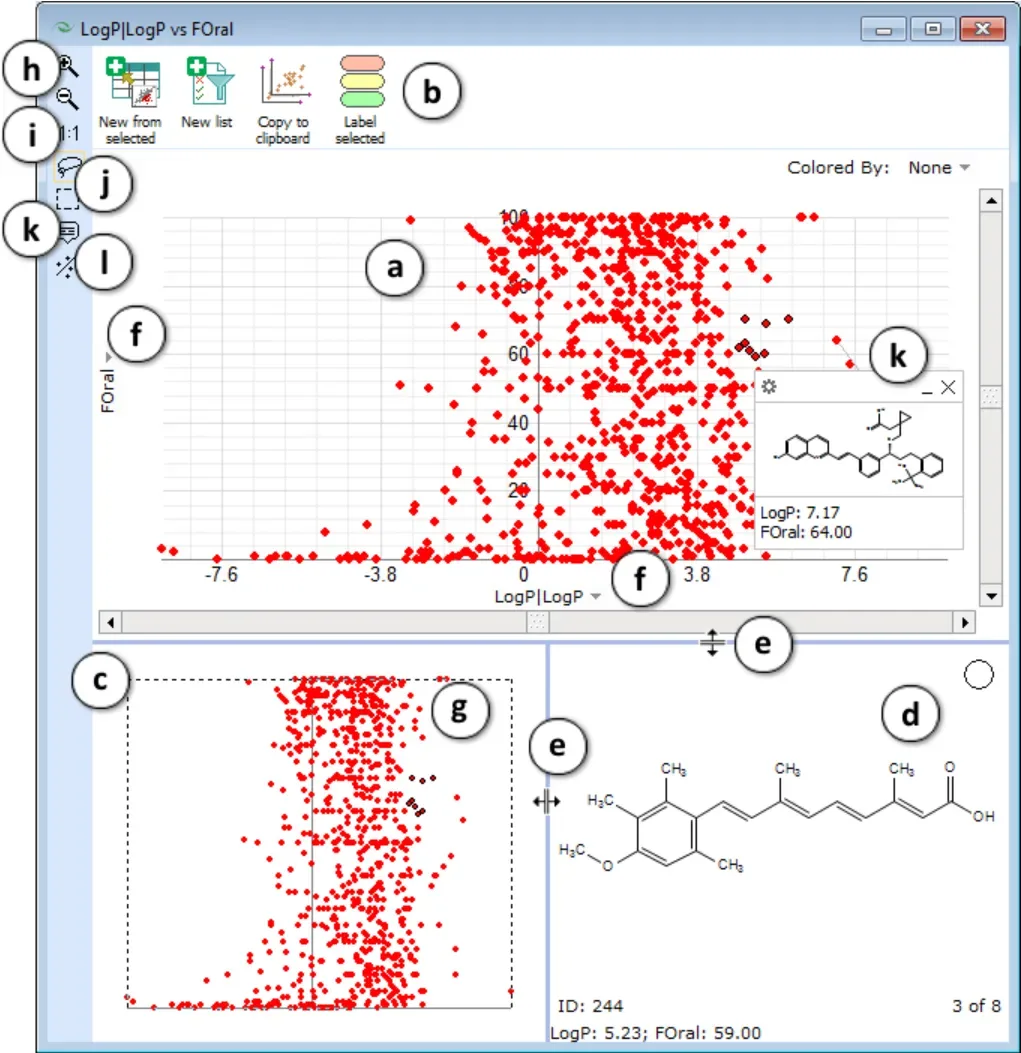

• 图表区
  显示二维散点图（XY图表），用于展示多个数据系列间的数值关系，或将两组数值作为XY坐标系列呈现。
• 工具栏菜单
  支持以下操作：
• 将选定数据点转移至新电子表格项目（New from selected）
• 为选定数据点添加标签（Label selected）
• 基于选择创建新列表（New list）
• 在Windows应用程序间复制图表区视图（Copy to clipboard）
• 导航区
  始终显示完整散点图及图表区中已缩放/选定的区域。
• 分子显示区
  功能包括：
• 实时显示鼠标悬停数据点对应的二维分子结构
• 使用工具选定分子后可保持显示其结构（即使鼠标移开）
• 选定化合物组时循环显示所有结构
• 同步显示：分子ID号、坐标值、选定区域数据点总数及当前序号
• 面板调整
  通过拖拽边界可调整导航区与分子显示区的大小和位置。
• 坐标轴设置
  点击展开下拉菜单选择X/Y轴数据源列，支持随时更改坐标轴数值列。
• 缩放操作
  虚线框标识当前缩放区域，拖拽可移动该区域。
• 区域选择
  点击拖拽选择新的缩放区域。
• 取消缩放
  点击取消缩放，恢复原始视图。
• 选择工具
  提供矩形选择（Rectangular Selection）和套索选择（Lasso Selection）工具，通过在图表区点击拖拽选取数据点。
• 标注功能
  点击为选定数据点添加包含二维结构视图及坐标的标注框。点击并拖拽可将标注框自由放置在图表区任意位置（自动生成与数据点的连接线）。点击"_"可最小化标注，点击"X"可关闭标注。支持同时添加多个标注。

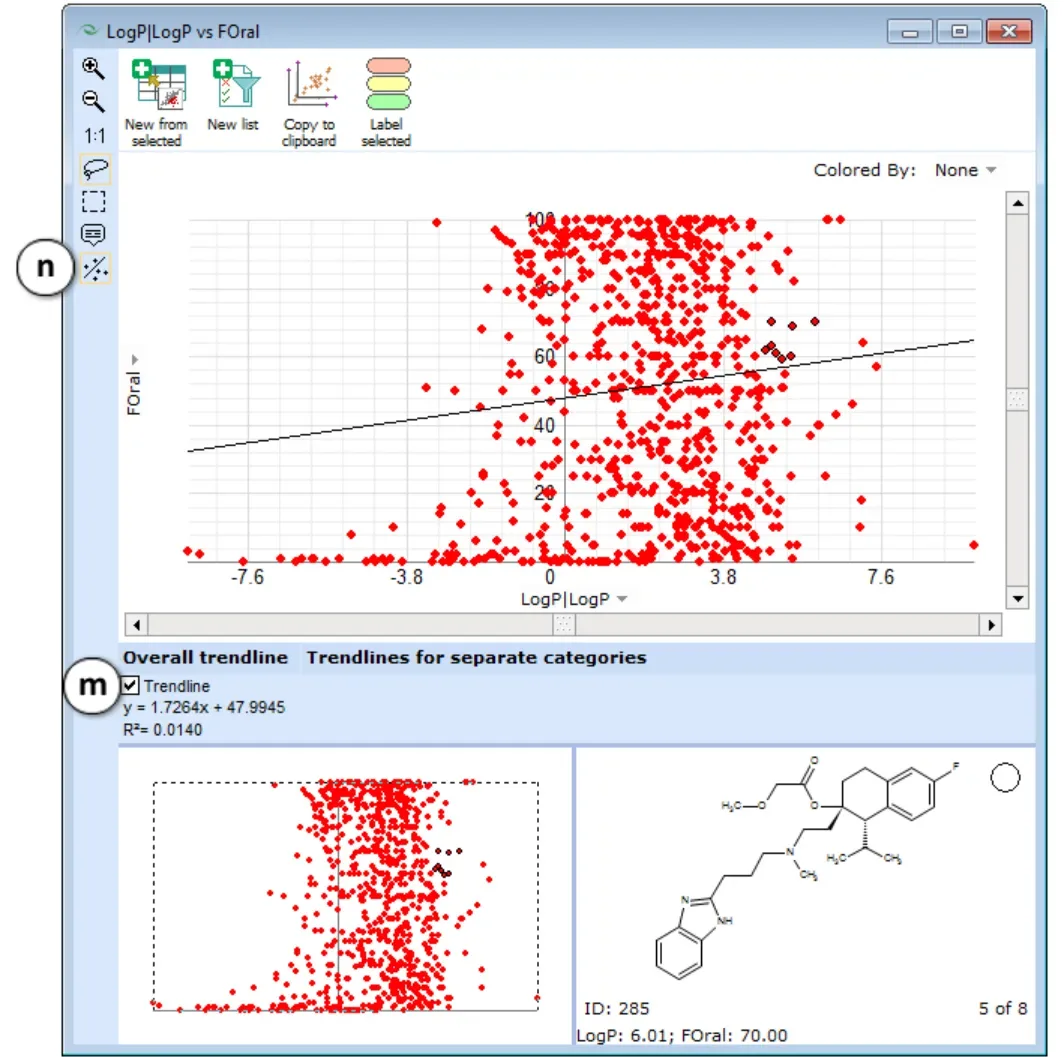

• 趋势线
  点击显示可用趋势线信息。

m. 显示趋势线

勾选此框可在图表区显示对应的趋势线。

n. 隐藏趋势线

再次点击可隐藏所有趋势线信息。

3、恢复隐藏图表

当在ACD/Percepta主程序窗口点击鼠标时，所有可见图表会被隐藏。要重新显示特定图表，可使用对应散点图设置控件中的"眼睛"图标。

4、删除散点图

点击删除对应的散点图。

数据点分类着色

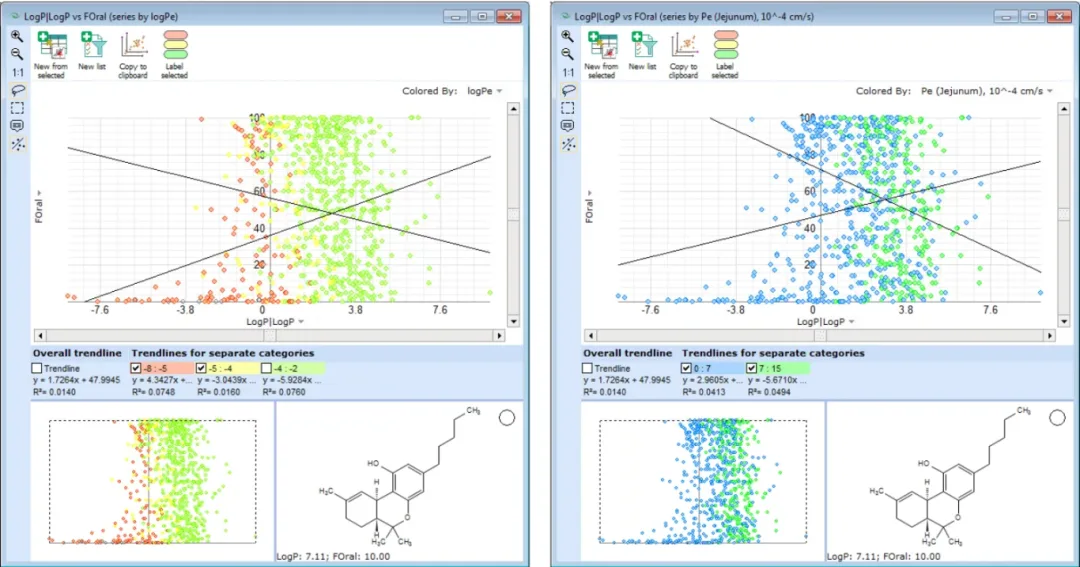

5、数据点分类着色

可使用以下任一列对散点数据点进行分类着色：

• 包含定性类别数据（Good/Average/Bad/Unknown）的列
• 已被划分为多个区间的连续数据列

操作方法：

• 选择配置适当的列
• 在特定散点图的设置控件中点击

  按钮
• 数据点将按照电子表格中对应单元格的类别/区间着色

附加功能：

• 除总体趋势线外，还可获取各化合物系列的单独趋势线信息

• 替代着色方法：从"Colored By"下拉列表中选择相应列

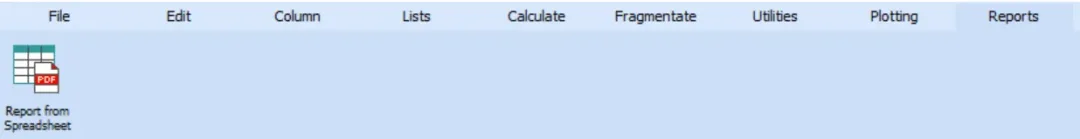

九、Reports 菜单功能说明

该功能支持从电子表格生成PDF格式的报告文档。

—END—
